一、特性及应用

HTF系列风机设计独特:高温电机全封闭内置，配设专门的电机冷却系统，采用CAD软件多目标优化设计的轴流和混流叶轮结构，通过多速驱动形式，达到一机两用(即常用送排通风和消防使用时高温排烟)，配设电控箱后可远程自动控制。具有耐高温性能优良、效率高、体积小，安装简便(水平、垂直、吊装均可)等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。按GA211- 2009《消防排烟风机耐高温试验方法》测定，能在280C高温条件下连续运行40分钟以上，已被全国各大城市消防部门认可采用。

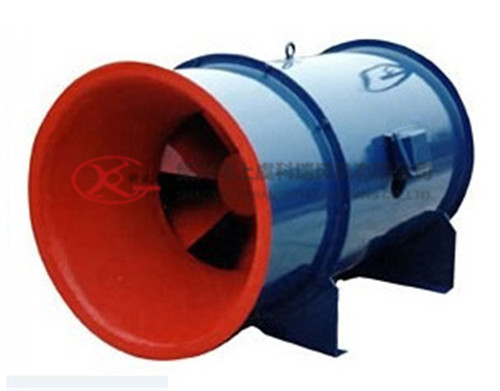

二、PYHL-14A型混流式消防排烟风机

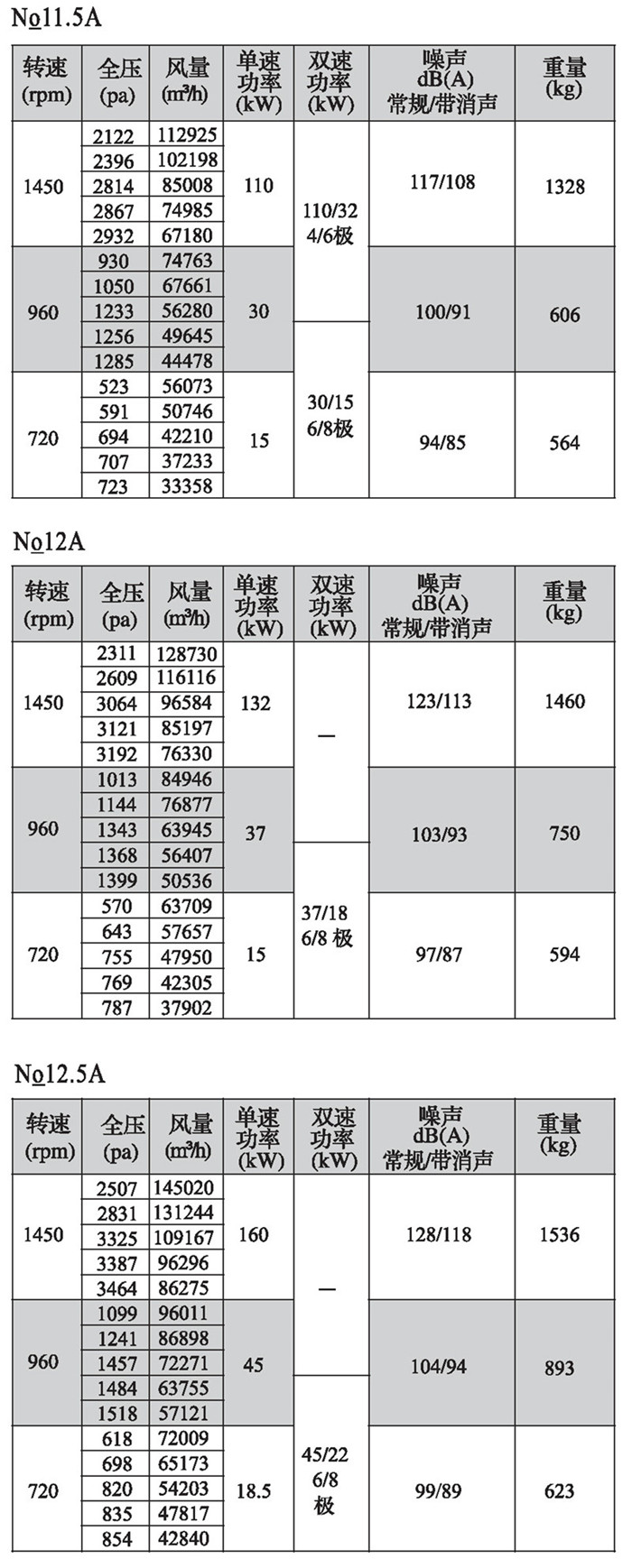

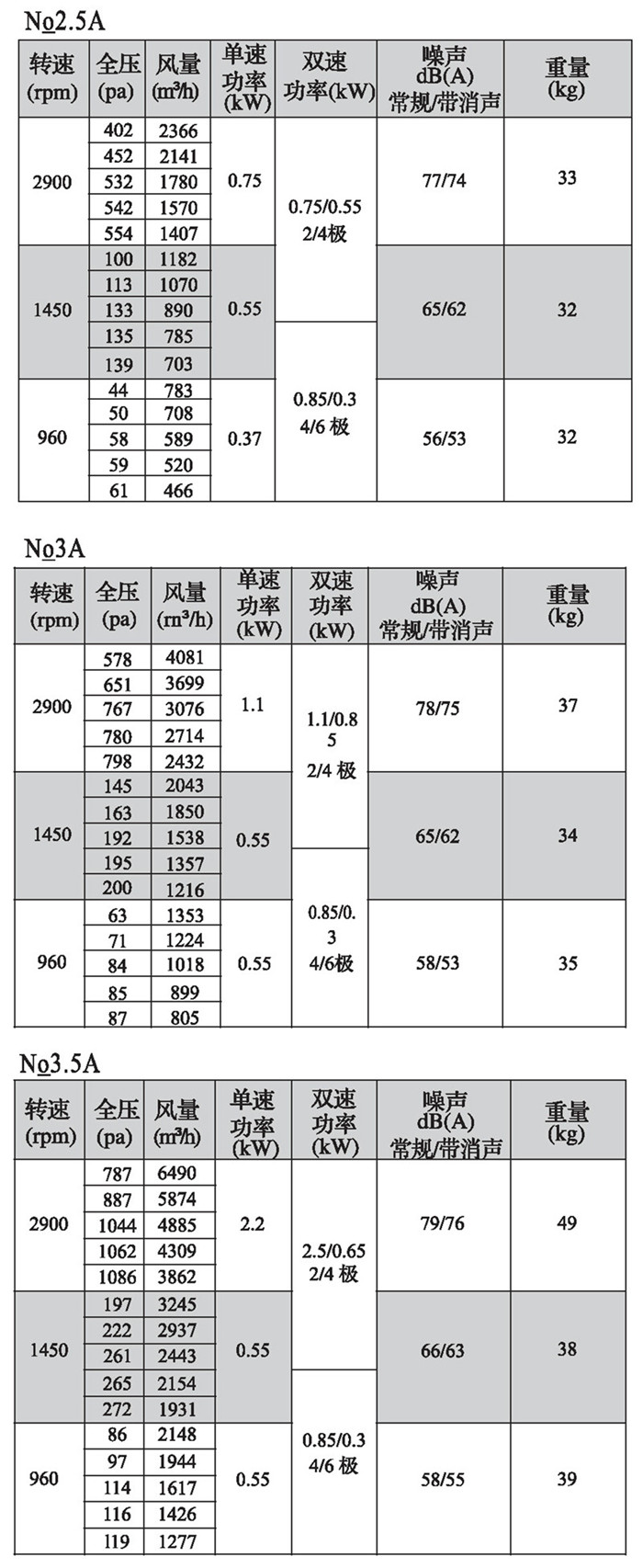

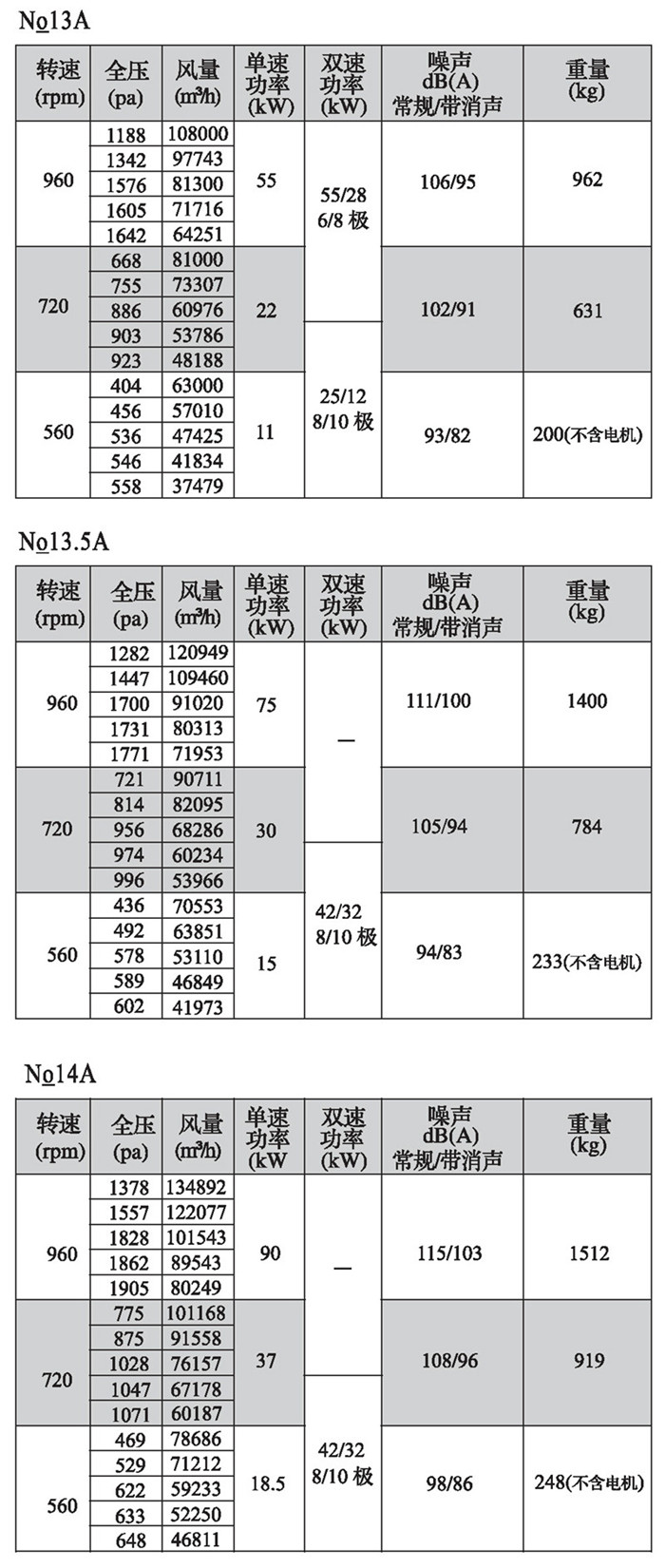

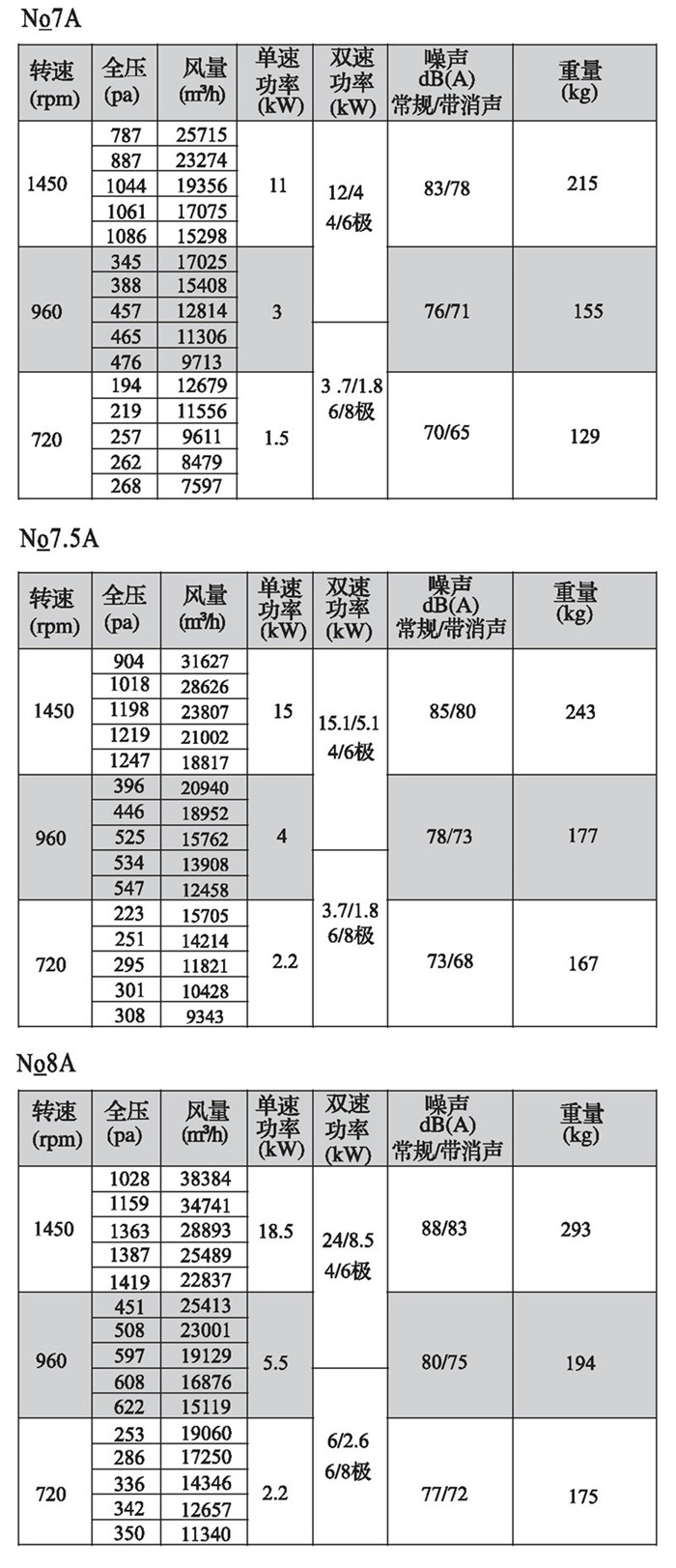

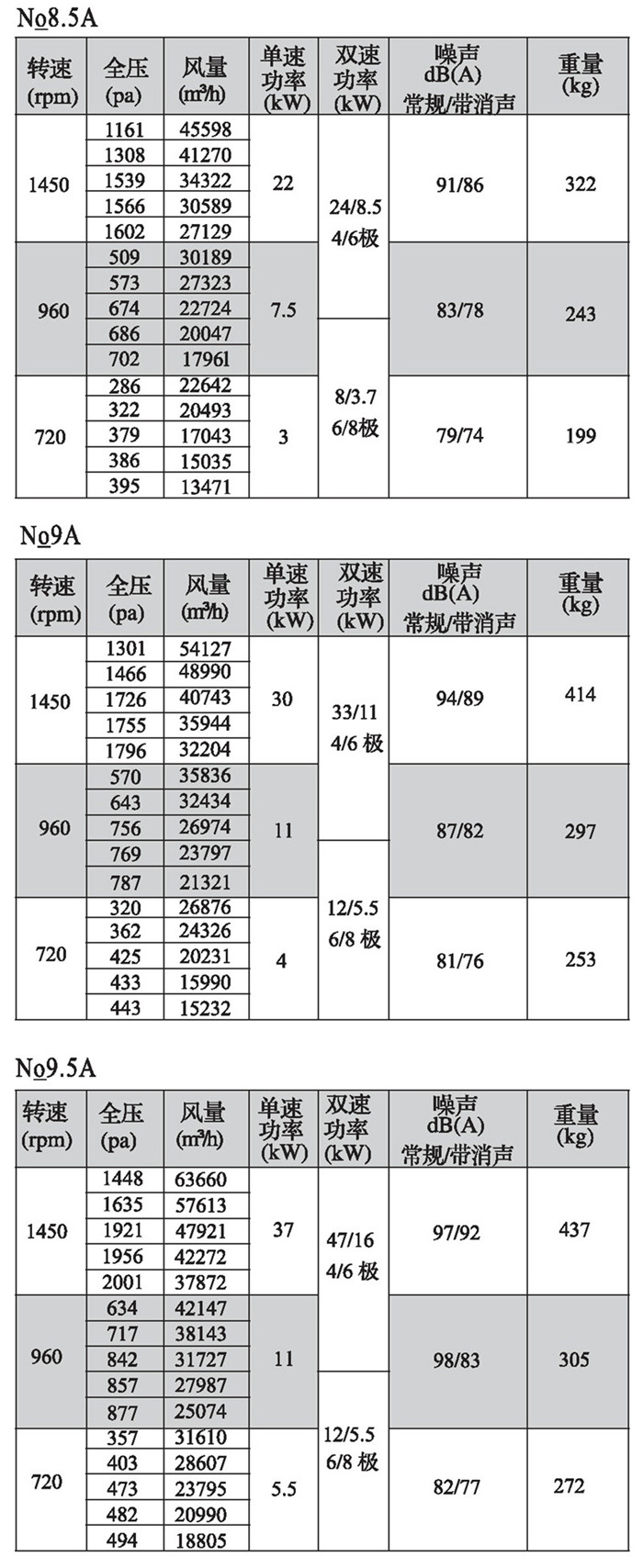

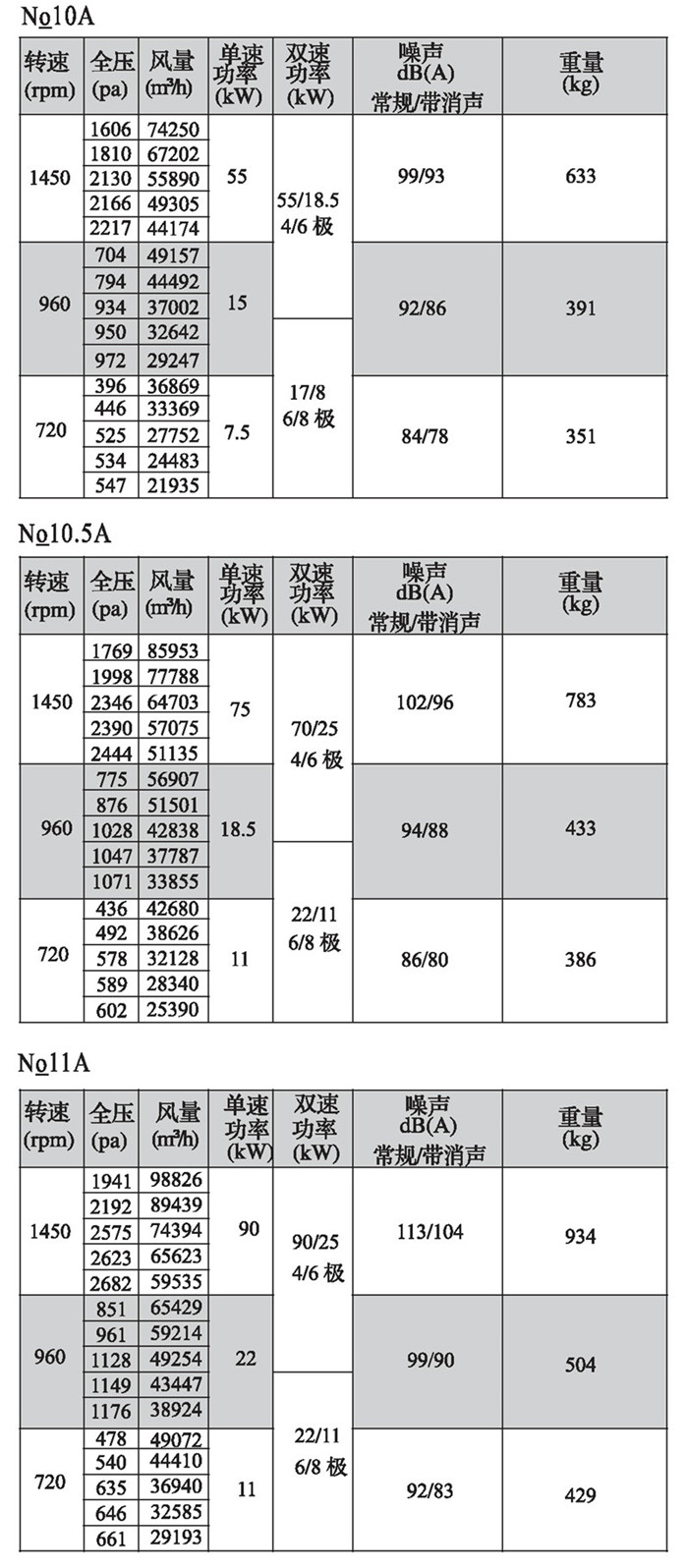

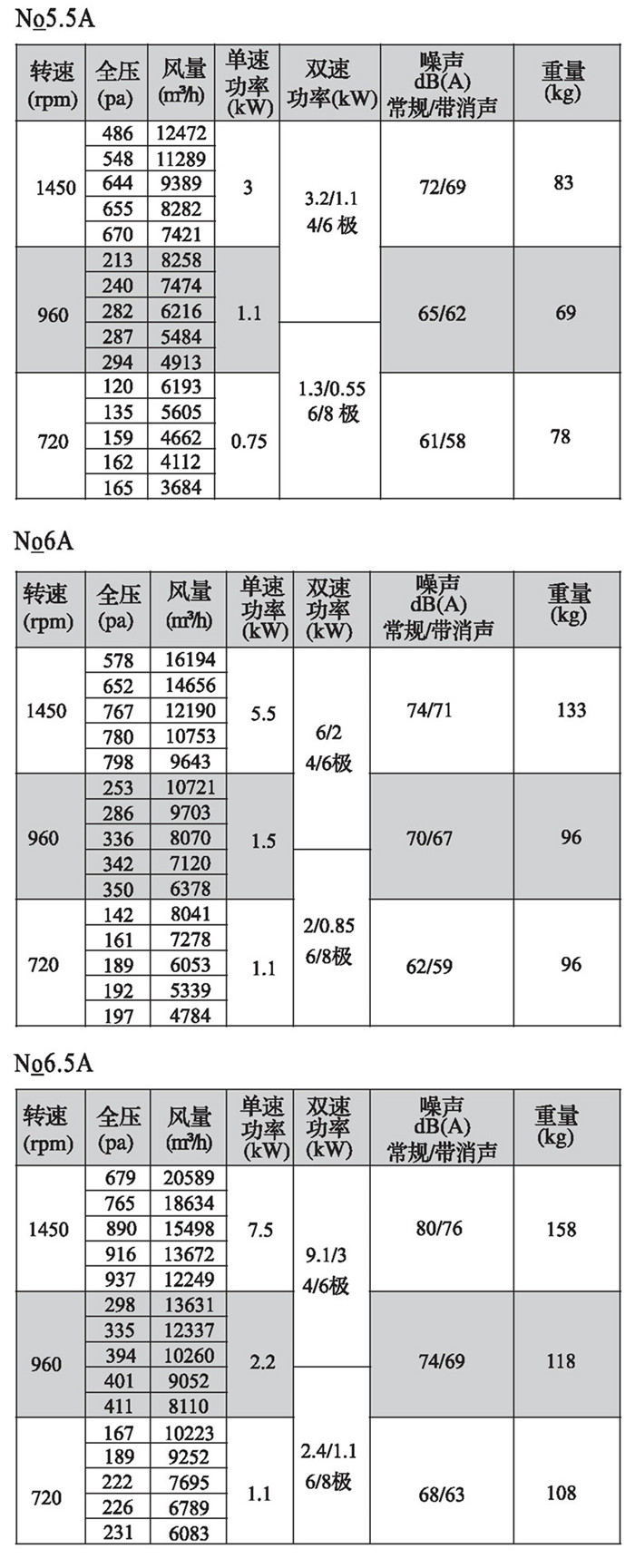

PYHL-14A-I(II)型(单/双速)

PYHL-14A-I(II)型(单/双速)

PYHL-14A-I(I)型(单/双速)

PYHL-14A-I(Ⅱ)型(单/双速）

注:双速风机重量参考同号中高速风机的重量。

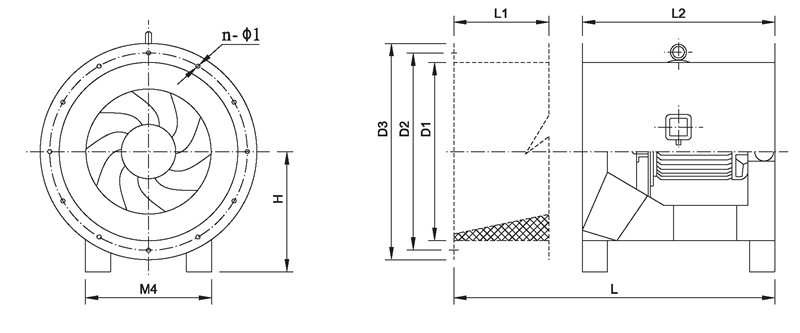

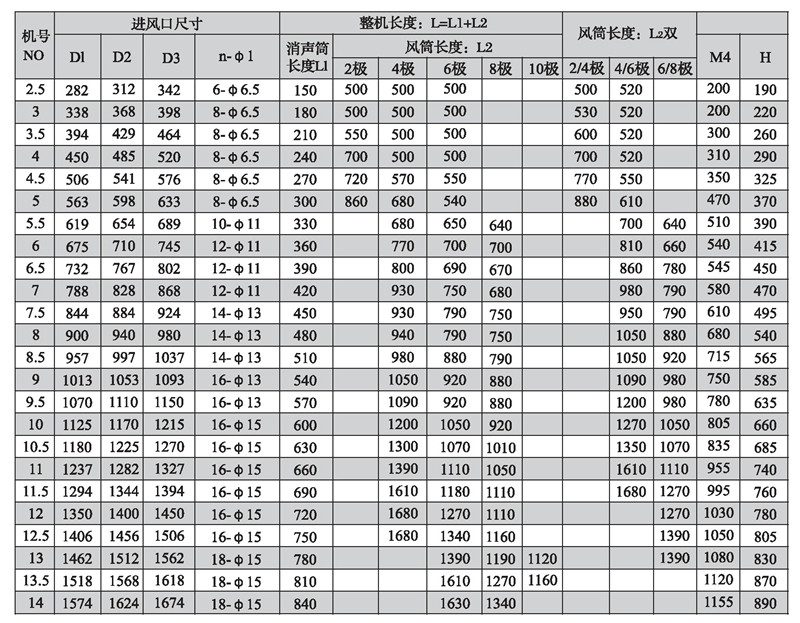

三、PYHL-14A-I(Ⅱ)型混流式消防排烟风机外形及安装尺寸表

注:进风口可选配消声头，以进一步降低噪声(5~12dB)如图虚线所示，须在订货时注明，常规配置为不带消声头。

备注: 1、为了同用户的安装尺寸保持一致，法兰打孔尺寸(n-φ 1)权供參考，若用户没有说明，本厂一般不打孔。
